Porte en ogive basse ou en anse de panier

Aller en bas

Porte en ogive basse ou en anse de panier Empty Porte en ogive basse ou en anse de panier

Message  Ulysse92 Mer 11 Déc 2013 - 3:17

Porte en ogive basse ou en anse de panier Vauvar89
Son toit s'effondrait, ses murs gonflaient. On a décidé de remonter un petit bâtiment ayant abrité un four à pain démonté en 1914 pour être transformé en poulailler. Plus tard c'était plutôt une cabane pour enfants avec sa porte haute de 90 cm ce qui le rendait attachant à ceux qui y avaient joué dedans.

Porte en ogive basse ou en anse de panier Vauvar90
Sur cette photo on voit bien le mur fissuré et à gauche le mur rapporté triangulaire qui a gonflé.

Nous avons décidé de le reprendre complètement. Après avoir enlevé le toit pourri, nous y avons ouvert une fenêtre là où le mur avait gonflé et surtout ouvert une porte, là où il n'y a avait qu'une ouverture-fenêtre pour faire sécher ce qu'on rangeait au dessus du four (?).
Porte en ogive basse ou en anse de panier Vauvar91
Cela fait bien vide tout à coup.
Au fond on voit l'ancienne ouverture du four...

Porte en ogive basse ou en anse de panier Vauvar92
Quatre mois plus tard, après avoir repris les murs et rebâti une ouverture il reste un choix : c'est cette porte qu'il reste maintenant à chapeauter...

D'abord j'ai penché pour une porte romane.... la folie des vieilles pierrres...
J'ai cherché sur le net et trouvé un tracé de Viollet-Le-Duc


Porte en ogive basse ou en anse de panier Ogive_10http://fr.academic.ru/dic.nsf/frwiki/1721487
http://fr.academic.ru/pictures/frwiki/79/Ogive.et.triangle.equilateral.2.png
si on divise en 5 la largeur de la porte et qu'on prend des rayons dont le centre est à 1/5ème des bords cela fait une voûte surbaissée
80 cm de large pour 60 cm de hauteur

reste à trouver les pierres des deux côtés du mur
Côté intérieur on mettra des briques réfractaires de l'ancien four
Côté extérieur des pierres du coin glanées sur des bâtiments abattus autrefois

Porte en ogive basse ou en anse de panier Vauvar48

Porte en ogive basse ou en anse de panier Vauvar49

Porte en ogive basse ou en anse de panier Vauvar93
mais cela risque de faire une porte un peu haute. Un coup de cutter sur dessin pour la faire démarrer  de plus bas mais cela reste haut...


Dernière édition par Ulysse92 le Sam 1 Mar 2014 - 18:38, édité 6 fois
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Porte en ogive basse ou en anse de panier Empty un peu moins haute sera... l'anse de panier

Message  Ulysse92 Mer 29 Jan 2014 - 10:14

Porte en ogive basse ou en anse de panier Traca_10
ce qu'on trouve sur internet http://www.menuiserie-reveau.fr/wiki/index.php?title=Formes où l'on coupe en ???

Nous avons choisi une forme où on coupe en 4 la largeur ce qui fait des petits cercles sur les côtés. Le rayon central est le double des rayons de côté comme sur la figure ci dessous, mais sans les mêmes proportions. Cela fait des triangles équilatéraux
Porte en ogive basse ou en anse de panier Ansepa10
http://fr.wikipedia.org/wiki/Anse_de_panier Huyghens

Porte en ogive basse ou en anse de panier Anse_310
autre forme plus ronde où on coupe en trois : http://serge.mehl.free.fr/anx/anse.html

Porte en ogive basse ou en anse de panier Vauvar50
le dessin du bâtiment futur

Porte en ogive basse ou en anse de panier Vauvar51
les formes découpées à recouvrir de tasseaux

Porte en ogive basse ou en anse de panier Vauvar52

Porte en ogive basse ou en anse de panier Vauvar53
des essais...


Dernière édition par Ulysse92 le Jeu 13 Fév 2014 - 18:22, édité 1 fois
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Porte en ogive basse ou en anse de panier Empty à suivre

Message  Ulysse92 Lun 10 Fév 2014 - 15:52

Porte en ogive basse ou en anse de panier Vauvar54
la réalisation extérieure

Porte en ogive basse ou en anse de panier Vauvar55
et intérieure

Porte en ogive basse ou en anse de panier Vauvar56
et vu de dessus on voit comment croiser les pierres à l'intérieur
Notez les ficelles de maçon pour savoir où se situe le mur à construire...



Quelques jours plus tard, les pannes ont été fixées au mur et tenu par un bâti qu'on ne voit pas sur la photo. Le bâti précédent a été démonté et la bâche remise sur l'ouvrage vu le temps pluvieux. Le bâtiment protège la bâche des vents furieux qui soufflent, cassent les arbres et arrachent les tôles...
cf https://jardindesprit.forumgratuit.org/t1088-la-tempete-fragilise-les-toits-alors-mcgyver-doit-intervenir

Il ne reste plus qu'à remonter le mur jusqu'aux pannes, pour les soutenir. Aucune ne repose encore sur le mur de la porte, la photo est trompeuse...
Porte en ogive basse ou en anse de panier Vauvar62

puis refaire le toit, comme on l'a fait sur le côté du bâtiment, ce qui nous a servi d'entraînement...
Porte en ogive basse ou en anse de panier Vauvar65
A gauche il faut replier des tôles de zinc. Comme on a fait un plancher il faut utiliser des crochets-pointes à planter dans le bois. Le problème c'est de ne pas tomber sur un noeud sinon il faut percer un avant trou... Il faut relever les ardoises sur le bord gauche et le bord droit pour que l'eau s'éloigne des bords et les tailler en biais. Une ardoise est soutenue en bas par le crochet et coincée entre les 2 crochets des ardoises du dessus (sauf pour celles du bord et les demi-ardoises du bout). Le tracé des ardoises a été préalablement reporté sur les planches avec un cordon bleui.

Porte en ogive basse ou en anse de panier Vauvar63
Porte en ogive basse ou en anse de panier Vauvar64
Il faut chercher de belles pierres pour faire la petite fenêtre au dessus de la porte à l'extérieur et des briques côté intérieur.
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Porte en ogive basse ou en anse de panier Empty le temps ne permet pas toujours de travailler certains week-ends

Message  Ulysse92 Sam 1 Mar 2014 - 18:35

Avec les intempéries cela avance lentement...

Porte en ogive basse ou en anse de panier Vauvar94

le mur épais monte
Porte en ogive basse ou en anse de panier Vauvar95

Une partie du toit est couverte en parallèle
Porte en ogive basse ou en anse de panier Vauvar96


Dernière édition par Ulysse92 le Lun 17 Mar 2014 - 17:23, édité 3 fois
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Porte en ogive basse ou en anse de panier Empty quinze jours plus tard...

Message  Ulysse92 Lun 17 Mar 2014 - 17:18

Porte en ogive basse ou en anse de panier Vauva101

Porte en ogive basse ou en anse de panier Vauva102

Porte en ogive basse ou en anse de panier Vauva103

Porte en ogive basse ou en anse de panier Vauva104

Porte en ogive basse ou en anse de panier Vauva105

Porte en ogive basse ou en anse de panier Vauva106

Porte en ogive basse ou en anse de panier Vauva107

Porte en ogive basse ou en anse de panier Vauva108

Porte en ogive basse ou en anse de panier Vauva109

Porte en ogive basse ou en anse de panier Vauva110
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Porte en ogive basse ou en anse de panier Empty 29 mars toiture terminée

Message  Ulysse92 Mar 1 Avr 2014 - 17:24

Porte en ogive basse ou en anse de panier Vauva125
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Porte en ogive basse ou en anse de panier Empty Barbecue intérieur

Message  Ulysse92 Ven 19 Sep 2014 - 9:23

Après avoir vidé l'ancienne cheminée désaffectée et trouvé quelques petits os marrants

Nous avons retourné les briques de l'entrée du four et construit un barbecue

Porte en ogive basse ou en anse de panier Vauvyr94

Porte en ogive basse ou en anse de panier Vauvyr95

Les colonnettes grises sont des carottes faites dans l'ardoise et récupérées par un ami sur un chantier terminé.


Dernière édition par Ulysse92 le Lun 6 Nov 2017 - 10:39, édité 1 fois
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Porte en ogive basse ou en anse de panier Empty inauguration du barbecue

Message  Ulysse92 Lun 6 Oct 2014 - 18:29

4 octobre 2014

Porte en ogive basse ou en anse de panier Vauvy164

De plus le sol et les tablettes ont été terminées...

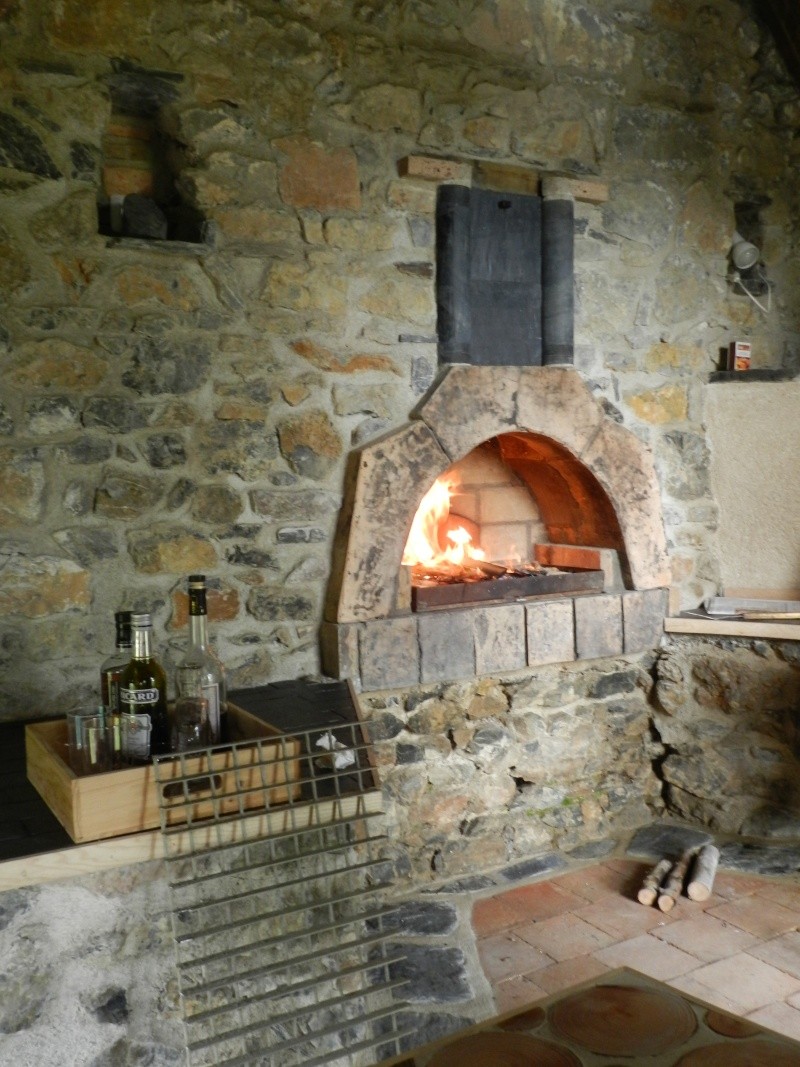

Porte en ogive basse ou en anse de panier Vauvy165
Les banquettes sont terminées et recouvertes avec les chutes d'ardoises sauf celle qui est juste devant qui est couverte de rondelles taillées dans différents arbres...
La grille provisoire est un caillebottis mais il sera remplacé par un support qui gêne moins les infra-rouges sur lequel on pose une grille de barbecue classique

Porte en ogive basse ou en anse de panier Vauvy166

Porte en ogive basse ou en anse de panier Vauvy167

J'ai rangé le reste des pierres inutilisées
Porte en ogive basse ou en anse de panier Vauvy168

Et mis les petites pierres de côté pour faire un futur puits
Porte en ogive basse ou en anse de panier Vauvy169
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Porte en ogive basse ou en anse de panier Empty Drainage, pavage et vitrage partiel

Message  Ulysse92 Mar 9 Déc 2014 - 19:50

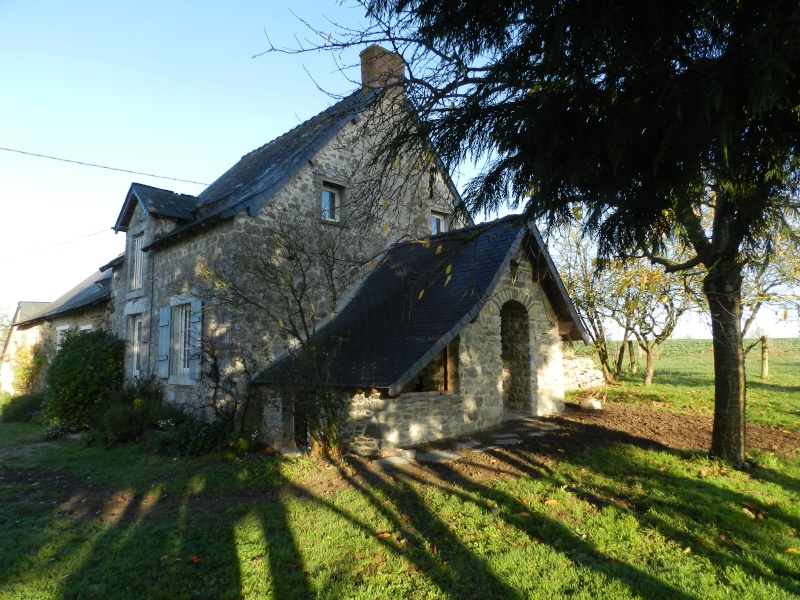

Porte en ogive basse ou en anse de panier Vauvy184
lumière d'automne

La porte a été mise avec sa vitre, la fenêtre en trapèze est trop grande pour faire découper le verre en magasin...
le sol a été drainé (le drain va dans le puits) et des pavages japonais ont été mis au milieu d'un semis de pelouse.
