Montage d'une grue

Aller en bas

Montage d'une grue Empty Montage d'une grue

Message  Nemo le Mer 11 Déc 2019 - 19:00

En ce moment l'immeuble de bureau d'en face est en pleine rénovation bruyante... car on rogne le béton, on le troue, on le disque.
Sur l'immeuble tout à gauche on voit 4 trous en trapèze sous chaque fenêtre : les 2 trous du haut ne serviront qu'aux élingues de la grue tandis que les 2 trous du bas serviront à passer un disque horizontal pour couper le bas puis à passer le disque verticalement pour détacher le morceau avec un bruit aigu de fraise de dentiste. Ces outils sont télécommandés et l'ouvrier se tient à 6 mètres.

Et avant cela une équipe spécialisée est venue monter une grue :
Montage d'une grue Paris_10
Les monteurs assemblent d'abord un pied jaune. Ce n'est pas vraiment cela qu'on appelle faire le pied de grue  Very Happy

Montage d'une grue Paris_11
et le grutier le pose sur un plot déjà coulé

Montage d'une grue Paris_12
Ensuite après avoir mis deux contrepoids sur le pied ils commencent à monter le 1er élément

Montage d'une grue Paris_15
Derrière l'arbre un ouvrier badigeonne de graisse chaque pied de la structure jaune suspendue à sa hauteur

Montage d'une grue Paris_14
presque arrivé...

Ensuite sur les camions le grutier peut prendre les nouvelles structures jaunes et les entreposer de l'autre côté
Ce qui libère sur le plateau du camion les contrepoids rangés dessous qu'ils commencent à empiler sur le pied.
Montage d'une grue Paris_17

Et puis le grutier soulève un nouveau tronçon de la grue
Montage d'une grue Paris_16

Montage d'une grue Paris_18

Montage d'une grue Paris_19
Gros plan

Montage d'une grue Paris_21
Le monteur n'a mis que 2 taquets en diagonale...

Montage d'une grue Paris_20
Il monte en vitesse décrocher la grue et puis redescend mettre les 2 autres taquets dans les trous graissés. Il doit quand même les enfoncer à coups de marteau.

Un autre camion est arrivé, il faut poser le morceau de grue jaune de côté pour pouvoir de nouveau prendre les contrepoids qui sont en dessous
Montage d'une grue Paris_22

Mais le grutier est trop pressé et le malheureux qui retient le tronçon avec une corde ne peut éviter l'accident: le grutier a oublié la présence du lampadaire
Montage d'une grue Paris_24
Le haut du lampadaire est tombé sur une voiture en dessous qui s'était garée là malgré les interdictions... pile sur le toit! Elle est couverte du verre des lampes.
Ensuite des électriciens (camionnette avec un élévateur vert) sont venus pour débrancher le lampadaire et plus aucune voiture n'a stationné hormis les véhicules rouges de la société de montage de la grue.
Montage d'une grue Montag10
Voilà les lieux avant l'accident et avant qu'une voiture ne vienne se garer devant la pancarte...

Montage d'une grue Paris_25
ça continue de plus en plus haut malgré la pluie. Les essuie-glaces du grutier sur son pare-brise et son toit transparent sont en action.
Montage d'une grue Paris_26
Après le dernier tronçon, ils ont monté la cabine
Montage d'une grue Paris_27
Il est tard alors ils ont replié la grue téléscopique et sont partis
Montage d'une grue Paris_28

Ils sont revenus le lendemain samedi après avoir condamné toute la rue :

Montage d'une grue Paris_30

Montage d'une grue Paris_31

Montage d'une grue Paris_33

Montage d'une grue Paris_32


Montage d'une grue Paris_36
un petit coup de pied de biche de chaque côté pour riper le contrepoids au bon endroit
Montage d'une grue Paris_35
puis détacher les élingues pour libérer la grue
Montage d'une grue Paris_34
Et ils doivent se ranger le long de la grue sur la plate-forme si étroite et si haute... et pleine de trous.
En plus il a oublié le pied de biche et va devoir aller le récupérer...

Une fois les contrepoids bien en place les monteurs vont assembler les deux flèches de la grue
La flèche arrière sur le chantier et la grande flèche avant carrément dans la rue ; Aussi ils ont déplacé leurs véhicules sur le côté
Montage d'une grue Paris_37
Pour assembler un tronçon horizontal (un rouge puis un blanc) ils connectent les deux griffes du bas puis verrouillent le crochet du haut
Montage d'une grue Paris_38

Montage d'une grue Paris_39
Des taquets puis des goupilles pour les maintenir en position

Montage d'une grue Paris_40

Montage d'une grue Paris_41

Montage d'une grue Paris_42
Ils assemblent la flèche jusqu'au bout, y installent les moteurs et passent les différents câbles. Il faut remarquer les câbles supérieurs qui sont des lignes de vie où accrocher son mousqueton quand on doit se promener là-haut à l'intérieur de la flèche...

Alors les monteurs montent tout en haut de la grue et doivent souffler de temps en temps
Montage d'une grue Paris_43

Montage d'une grue Paris_44

Montage d'une grue Paris_45

Montage d'une grue Paris_46
Et la queue de la grue monte (sans ses contrepoids!)
Montage d'une grue Paris_47

Montage d'une grue Paris_48
C'est avec une immense corde qu'on aide ce morceau à se coller à la grue qui le soulève et puis la cabine tourne et les monteurs qui ont passé un baudrier de sécurité accroché à une ligne de vie, essayent d'attraper et de tirer à eux ce morceau de la grue bien difficile à aligner avec son support
Montage d'une grue Paris_49
Opération réussie, il ne reste plus qu'à décrocher les élingues de la grue porteuse et la corde ; heureusement il y a un balcon tout le long.

Montage d'une grue Paris_61

Montage d'une grue Paris_50
Et le grutier monte un premier contrepoids! Il ne tiendra que par ce cylindre rouge dans la structure d'accueil  What a Face
Montage d'une grue Paris_51
Heureusement qu'il y a un balcon sur le côté pour les monteurs qui les positionnent

Ensuite le grutier soulève toute la flèche de la grue assemblée
Montage d'une grue Paris_52

Montage d'une grue Paris_54
Grâce au treuil qui pèse lourd la flèche est soulevée au quart de sa longueur. Pour décrocher les élingues le chemin sera moins long... au-dessus du vide, assuré par un mousqueton sur une ligne de vie. Mais le vent aura toujours tendance à souffler la partie la plus longue.

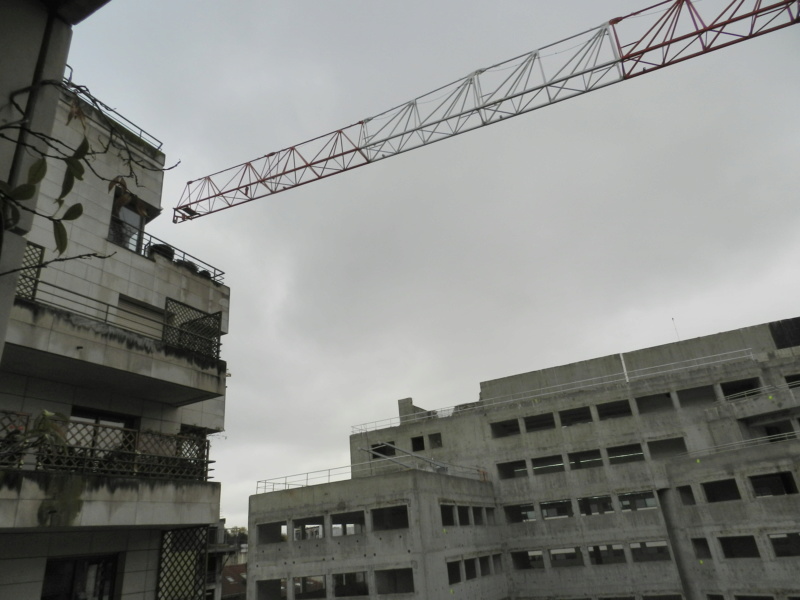

Montage d'une grue Paris_53

Montage d'une grue Paris_55

Montage d'une grue Paris_56

Montage d'une grue Paris_57
Maintenant ce qui va être difficile c'est de faire tourner cette flèche suspendue, tout cela avec une grande corde au sol

Montage d'une grue Paris_58
Alors ils déplacent la corde en la montant sur l'immeuble étage par étage... jusqu'au toit où ils peuvent tirer sur la flèche de la grue pour la mettre dans le bon sens
Montage d'une grue Paris_60
Et puis au bout d'un temps assez long ils arrivent à assembler!
Il ne reste plus qu'à aller sur la flèche décrocher les élingues... What a Face Heureusement qu'il y a dans cette flèche un câble pour accrocher le mousqueton de sécurité à la ligne de vie! Quant à la corde elle est au plus près de la cabine, c'est donc plus facile.


Montage d'une grue Paris_59
Maintenant que la grue est montée il faut finir de placer les autres contrepoids dans la flèche arrière.
