Escalier japonais à pas décalés

2 participants

Aller en bas

Escalier japonais à pas décalés Empty Escalier japonais à pas décalés

Message  Ulysse92 Dim 7 Juil 2013 - 13:02

La dernière idée de bricoleur qui me tarabuste et me fait divaguer en ce moment c'est la suivante :
Plutôt que de mettre une échelle de meunier pour accéder à mes combles j'aurais envie d'un escalier japonais

Surtout après avoir vu cette photo sur internet...

Escalier japonais à pas décalés Escali10
http://www.maison-deco.com/conseils-pratiques/amenagement/Quel-escalier-choisir
Escalier japonais.
Un escalier à pas alternés, qui autorise une pente plus raide, requiert un emplacement plus réduit, d’autant que les demi-marches (d’une hauteur de 40cm) s’imbriquent les unes dans les autres comme des cubes.
Réalisé en chêne noirci, il se détache sur le fond blanc immaculé des murs .
Réalisation, agence d’architecture APO.

Alors mon fils m'a appris à utiliser un logiciel de CAO

Escalier japonais à pas décalés Escali11

J'imagine même de mettre des petites LED dans l'espace intérieur pour éclairer individuellement chaque marche


mais j'ai surtout appris le langage des escaliers : Escalier japonais à pas décalés Marche10
- longueur de la trémie
- échappée
- reculement (de la 1ère marche au dernier front de marche)
- giron
- hauteur de l'escalier (à diviser par le giron pour avoir le nombre de marches)
- hauteur sous plafond (pour le calcul de l'échappée)
Escalier japonais à pas décalés Achapp10
pour les amateurs d'orthographe je pense qu'il manque un P

Escalier japonais à pas décalés Escali12
http://www.echelle-europeenne77.com/lexique-terme-escalier.html

les normes de confort :
- largeur d'au moins 70cm (mais les marches peuvent être plus étroites)
- Hauteur des marches : de 17 à 21cm
- giron : une chaussure fait facilement 30cm... une feuille de papier A4 pour poser un pied
- Loi de Blondel : http://www.echelle-europeenne.com/pages/loi-de-blondel-confort-descalier
2 fois la hauteur + la longueur (giron)  sont la foulée qui doit valoir de 60 à 64cm
Ainsi pour des marches de 20*27 => 67cm un peu long

Pour un escalier d’habitation :
• L’angle de la pente est compris entre de 30 et 45°,  la valeur couramment utilisée étant 30° ;
• La largeur moyenne de l'escalier sera de 80 cm ;
• La rampe doit être à 90 cm du nez de marche et à 1 m minimum du palier ;
• L’écart entre les barreaux verticaux des balustrades et des garde-corps est au maximum de 11 cm ;
• Les marches doivent avoir une profondeur de 18 à 30 cm, pour une hauteur variant de 18 à 21 cm. Aujourd’hui, les marches courantes font 17 cm de hauteur et 28 cm de giron ;
• L'échappée doit varier de 190 à 230 cm.

et je me suis rendu compte que ce qui gênait le plus c'était le peu de longueur de l'échappée 130cm
qui m'obligeait à avoir une pente très raide si je voulais qu'une personne de 1m80 ne se prenne pas la poutre en pleine figure en descendant
car le bas de la poutre était à 245cm donc sous la poutre seulement 65cm de haut
ce qui m'imposait une pente de 58°

Ensuite on a envie d'avoir des marches assez longues : 27cm au moins et pas trop haute 20cm

Il y a un site très intéressant qui permet de calculer le nombre de marches confortables et propose une solution japonaise quand le reculement est faible.
(Mais il faut calculer soi-même le reculement possible quand on veut que l'échappée soit correcte)
C'est le site de Thérèse Eveilleau http://therese.eveilleau.pagesperso-orange.fr/pages/truc_mat/textes/trace_escalier.htm
Escalier japonais à pas décalés Escali13
mais la formule de Blondel est un peu dépassée 44+29.82=73.82cm

On trouve beaucoup de photos d'escalier japonais ou d'escalier très réduite ou d'escalier aménagés

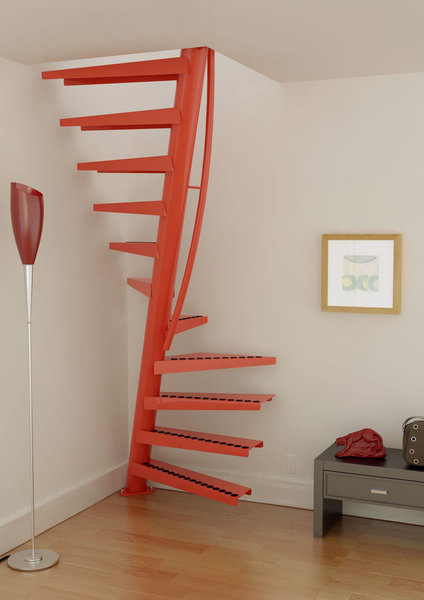

escalier "1 m2®" de chez Eestairs (fondé par Cornelis van Vlastuin et Dick Cluistra, designers néerlandais) :
Escalier japonais à pas décalés Escali14
http://www.maison.com/design/matieres/metre-carre-pour-escalier-5851/galerie/21314/
Seulement 3.499 € HT, sans la pose, disent-ils...
escalier breveté!

pub pour cet escalier : https://www.eestairs.fr/fr/36_1m2_par_eestairs.htm?gclid=EAIaIQobChMIwICr4MjP4gIVyY0bCh3ZqwmBEAEYASAAEgKtDfD_BwE

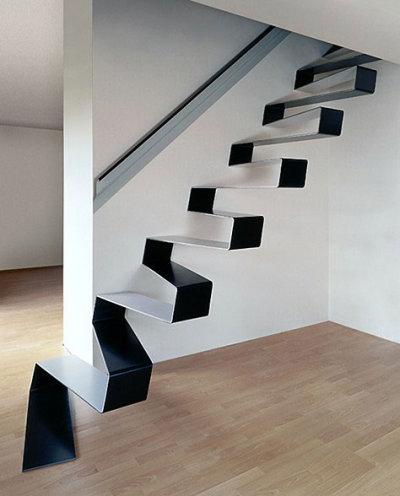

Escalier ruban de métal par HŠH Architects (http://www.hsharchitekti.cz/index.php?lang=en&page=project&name=staircase-in-liben-prague) :
Escalier japonais à pas décalés Flashb10
http://www.paperblog.fr/3134464/flashback-design-24/
http://designmag.fr/design-dinterieur/escalier-design-moderne-idees-inspirantes.html
http://archidesignclub.com/hi.html?id=42485:un-escalier-extra-fin
<== !!!
D'un seul tenant, le ruban de métal de 10 millimètres d'épaisseur se plie et dessine des marches liées les unes aux autres, créant une volée fine, légère et transparente, rigidifiée grâce à son ancrage dans la maçonnerie latérale.

Escalier à pas décalés aménagé ©2010 Marc-Antoine RICHARD
Escalier japonais à pas décalés Escali15
http://www.maison.com/architecture/interieur/rehabilitation-blanc-2549/

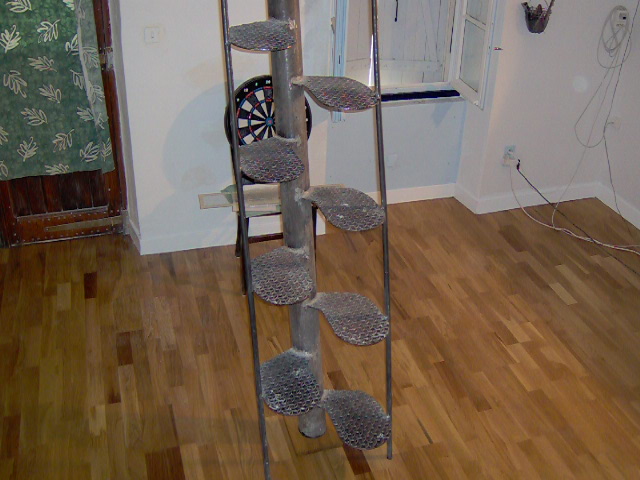

structure métallique simple :
Escalier japonais à pas décalés Escali20
http://www.conception-realisation-environnementaux.com/nos-realisations-interieur.html

Escalier sculpture de  Luc Van Massenhove baptisé "se lever du bon pied"
Escalier japonais à pas décalés Se-lev10
http://www.creatroc.com/oeuvre/se-lever-du-bon-pied/

Autre escalier aménagé chez SOF architectes
Escalier japonais à pas décalés Escali16 Escalier japonais à pas décalés Escali17
http://www.sof-architectes.com/escalier-a-pas-japonais/
le revêtement est esthétique mais bien peu sûr


moins esthétique :
Escalier japonais à pas décalés Fstair10
http://www.trendsnow.net/2008/03/encore-une-bibliotheque-dans-un-escalier.html

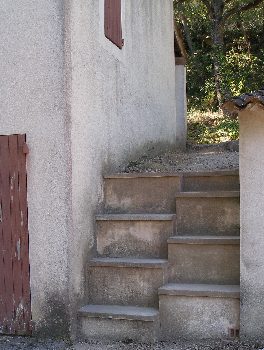

en pierre :
Escalier japonais à pas décalés Escali19

en bois simple mais la 1/2 marche doit être trompeuse...
Escalier japonais à pas décalés Escali18

plus aérien mais sans doute le même inconvénient (par SCADAMETAL)
Escalier japonais à pas décalés 910
http://artisan.vivastreet.com/annonces-artisans+ozoir-la-ferriere-77330/escalier-comble-ile-de-france/59573072

Celui-là je pourrais le réaliser sans problème mais ni beau ni rassurant avec ce vide...
Escalier japonais à pas décalés Escaja10
Agence SML https://www.facebook.com/pages/Agence-SML/131056641628

Bien sûr il y a la grande distribution... escaliers réglables en hauteur, pleins de petites vis
Escalier japonais à pas décalés Esca_j10
Vénus" chez Escalier direct
http://www.escalierdirect.com/index.php?ed=description&id_article=esc_venus

Mais les artisans ont de bonnes idées : escalier en Mélèze
Escalier japonais à pas décalés Escali21
http://www.pm-menuiserie.ch/gallery/index.php/escaliers/Escalier-pas-d-cal-ou-pas-japonais/Escalier-en-meleze
pourvu que le four ne déforme pas trop le bois en chauffant...

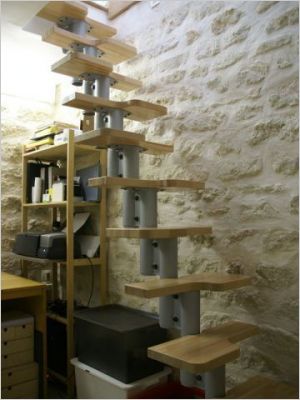

Escalier à monter soi-même
Escalier japonais à pas décalés Escali22
http://www.batiactu.com/edito/50-m2-optimises-pour-une-famillle--diaporama--p15-30222.php
PIXIMA en vente entre autres chez LeroyMerlin 599€
C'est le mur en pierre qui en fait la beauté Smile

Escalier bibliothèque ou bibliothèque escalier?
Escalier japonais à pas décalés Escali23
http://www.crdecoration.com/blog-decoration/decoration/un-escalierbibliotheque-ou-linverse
là la hauteur de la marche est imposée par celle des livres de poches et l'épaisseur du bois employé...
en tout cas le problème de la rampe est intelligemment résolu

les anciens utilisaient déjà cette technique :
Escalier japonais à pas décalés Escali24
http://www.leblogdemoon.com/article-ecaliers-a-pas-decales-interieur-et-exterieur-102600341.html
Marsanne (Drôme) - photo de Jean-Louis Zimmermann (retrouvée à partir de la précédente ici http://www.flickr.com/photos/jeanlouis_zimmermann/4351226845/)


Dernière édition par Ulysse92 le Mar 4 Juin 2019 - 12:03, édité 5 fois (Raison : fautes de frappe)
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Escalier japonais à pas décalés Empty escalier raide inutilisable pour monter un meuble

Message  Ulysse92 Mer 4 Mai 2016 - 15:07

J'ai espéré utiliser un escalier à pas japonais pour ne pas avoir à agrandir la trémie...

Mais personne ne parle de ce problème dans les sites : si l'escalier est raide et respecte juste l'échappée on ne peut monter grand chose.

Escalier japonais à pas décalés Passag10
un bon dessin vaut mieux qu'un long discours

Si votre escalier fait une pente de 45° et que l'échappée est de 2m cela veut dire que vous pouvez passez un meuble de 200cm*cos(45°) soit  141cm donc un lit de 140cm en frottant en haut et en bas!!!

Encore pire si votre escalier fait une pente de 60° car vous ne pourrez monter que 200cm*cos(60°) soit 100 cm donc un lit une place, des canapés de profondeur 95cm dont la hauteur ne dépasse pas la largeur de votre escalier...

Mais chez moi j'avais tout juste une échappée de 190cm.... C'est pourquoi j'ai préféré renoncer à l'escalier japonais, allonger la trémie en coupant deux poutres et en les soutenant...

Escalier japonais à pas décalés Vauvyr41

Escalier japonais à pas décalés Vauvyr39
la poutre soutient la trémie de l'ancienne cheminée que l'on a coupée du mur et le morceau récupéré a permis de faire un pont pour soutenir la poutre suivante que l'on coupait aussi du mur.

Cette poutre accolée à l'escalier sert de guide mais l'escalier est si doux qu'on n'a pas besoin de rampe (h = 18, giron = 23, foulée de Blondel 59cm, pente 38°)
Elle sert aussi à supporter le limon gauche à mi-course de même qu'un piton (avec scellement chimique dans le mur paré d'une cloison de briques creuses) sert à supporter le limon droit
N.B. La grosse poutre à gauche sert à soutenir la charpente dont une poutre avait été coupée et calée sur le plafond il y a 30 ans pour rentrer dans le grenier!!! Du coup le plafond a un peu fléchi. Dorénavant le plafond est libéré de cette charge. Sous la poutre un massif de béton traverse la dalle et s'appuie sur les pierres du sous-sol.

Ensuite j'ai eu l'idée de faire un petit palier en allant sur le site de http://lionel.ponnelle.pagesperso-orange.fr/Escalier_avec_palier.htm
Le palier ne pouvait faire plus de 2 marches soit 36 cm sinon on allait se cogner sur le bas des poutres à 2,41m.

Avec le palier bas respectant les deux échappées je peux réutiliser la place dessous pour mettre mon ordi :

Escalier japonais à pas décalés Vauvyr40
Voilà le genre de dessin millimétré A3 que j'ai pondu et corrigé pour aboutir au placement et à la découpe finale de chaque marche.

Tous les dessins avec pas japonais ont été abandonnés quand je me suis rendu compte qu'il n'y aurait pas de passage pour les meubles...


question sur le bois : https://jardindesprit.forumgratuit.org/t1587-quel-bois-as-tu-utilise-pour-ton-escalier#3441


Dernière édition par Ulysse92 le Jeu 13 Sep 2018 - 16:31, édité 1 fois
Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Escalier japonais à pas décalés Empty Et voilà le travail

Message  Ulysse92 Ven 31 Aoû 2018 - 10:58

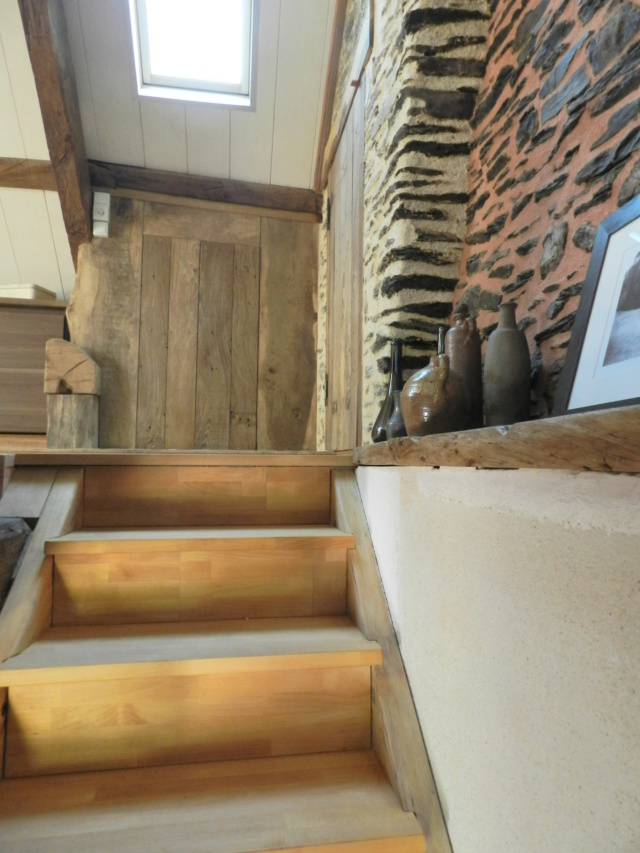

je n'avais pas publié le résultat de mon travail :

Escalier japonais à pas décalés Vauvzo12
en haut

Escalier japonais à pas décalés Vauvzo10
escalier facile à descendre en portant un objet lourd dans ses mains
et qui me sert à présenter mes trouvailles géologiques du coin

Escalier japonais à pas décalés Vauvzo13
les trous laissés par les poutres coupées ont été mis à profit

Escalier japonais à pas décalés Vauver10
sur l'arrivée en bas quand il y a une personne en difficulté je clipse un pilier sur des gonds ce qui permet de se tenir plus facilement

A noter que pour les limons (montants) de l'escalier bas qui ne tiennent qu'une marche et le palier j'ai utilisé les chutes déjà poncées mais je les ai utilisées dans un sens plus raide, l'angle complémentaire : au lieu de 38° de pente les limons sont plutôt à 90-34=58°

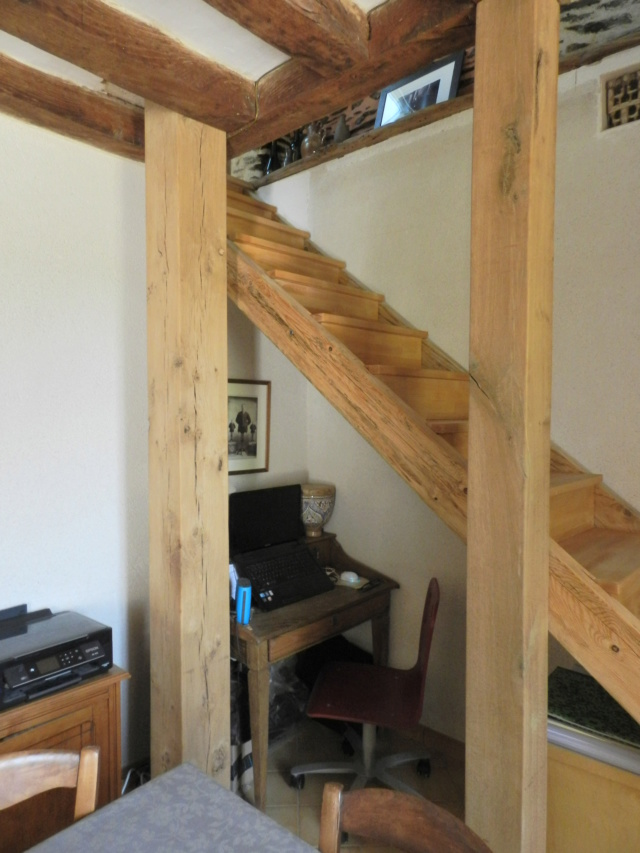

Et avec un tel escalier, on peut travailler dessous :
Escalier japonais à pas décalés Vauvzo11

Ulysse92
Ulysse92
Admin

Messages : 3087
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Escalier japonais à pas décalés Empty Re: Escalier japonais à pas décalés

Message  Mendez Lun 4 Fév 2019 - 14:54

De très belles images, merci pour le partage !

Mendez

Messages : 1
Date d'inscription : 04/02/2019

https://mendez-paysagiste-macon.fr/
