Message  Ulysse92 le Mar 10 Déc 2013 - 23:17

1er décembre 2013

En ce moment le groupe Eiffage poursuit la construction de tous les ouvrages d'art de 90km de la ligne à grande vitesse. Nous avons pu visiter 2 ouvrages avec les explications d'un de ses salariés.


Petits viaducs de la LGV en Mayenne Vauvar10

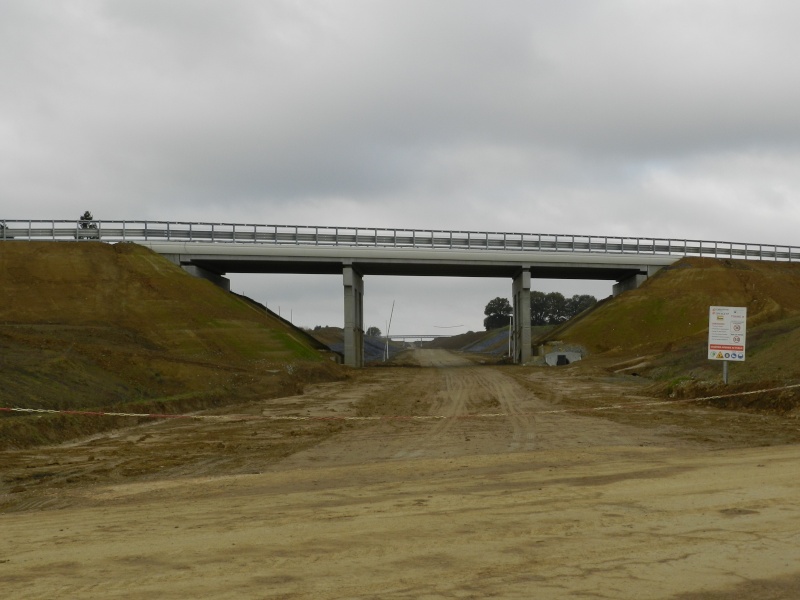

Quand la ligne passe sous la route, ce n'est pour le moment qu'un chemin de terre durci à la chaux

Tout à coup la ligne s'enfonce brusquement.
Petits viaducs de la LGV en Mayenne Vauvar12
En effet la ligne va passer sur un viaduc, ici en bleu, en construction sur un des côtés de la rivière.
Les cabines rouge-orangées de soudage font un joli contraste

Petits viaducs de la LGV en Mayenne Vauvar11
Viaduc en cours de soudage
s'il penche c'est que la ligne est en courbe et donc le pont est en dévers...
Il est posé sur des plots sur lequel plus tard on mettra les patins qui le feront glisser
Pour le moment on aligne toutes les poutres et les croisillons qu'on maintient avec quelques vis en attendant de les souder.

Petits viaducs de la LGV en Mayenne Vauvar13

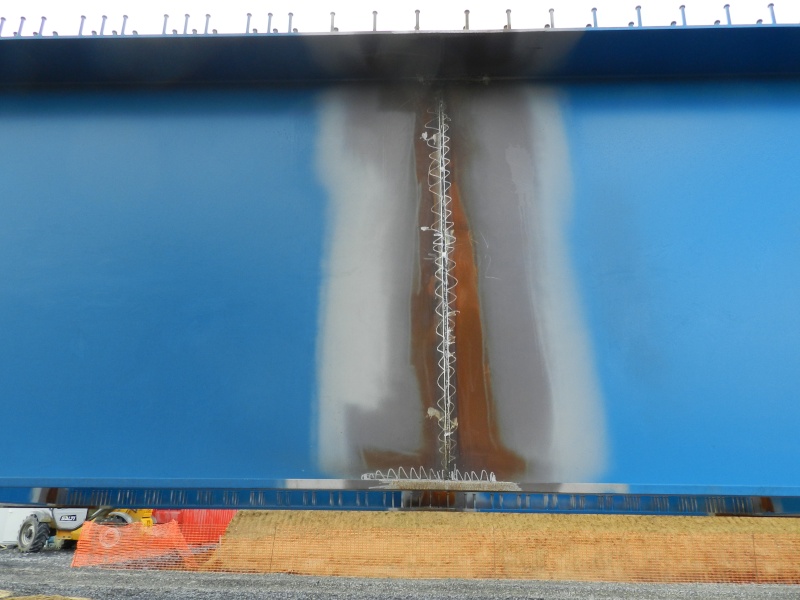

soudure sur poutre épaisse de presque 6 cm

Petits viaducs de la LGV en Mayenne Vauvar14

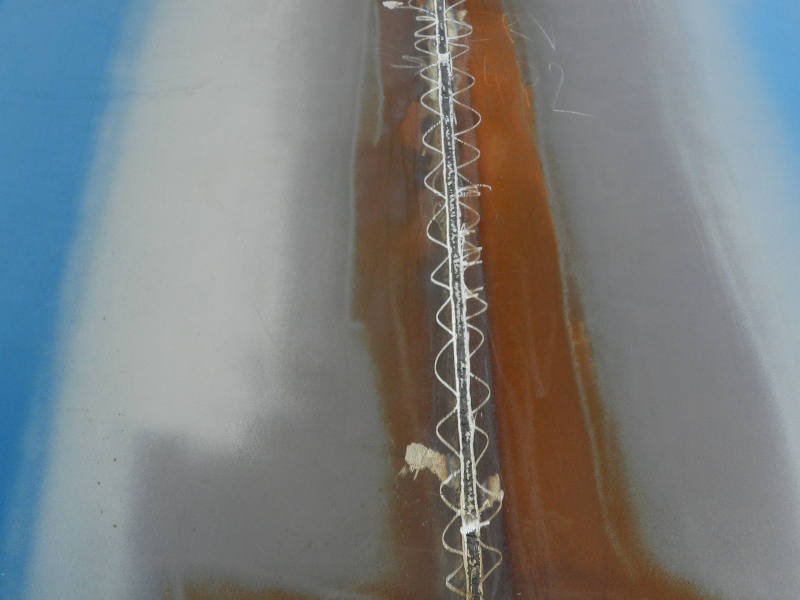

un vrai tableau abstrait de Rothko  Cool

Petits viaducs de la LGV en Mayenne Vauvar15
un viaduc c'est très long...

Petits viaducs de la LGV en Mayenne Vauvar16
avec des parties plus épaisses pour reposer sur le piles et des têtes pour s'accrocher

Et voilà les piles sur lesquelles le viaduc sera lancé...
Petits viaducs de la LGV en Mayenne Vauvar17



 Like a Star @ heaven   Like a Star @ heaven   Like a Star @ heaven

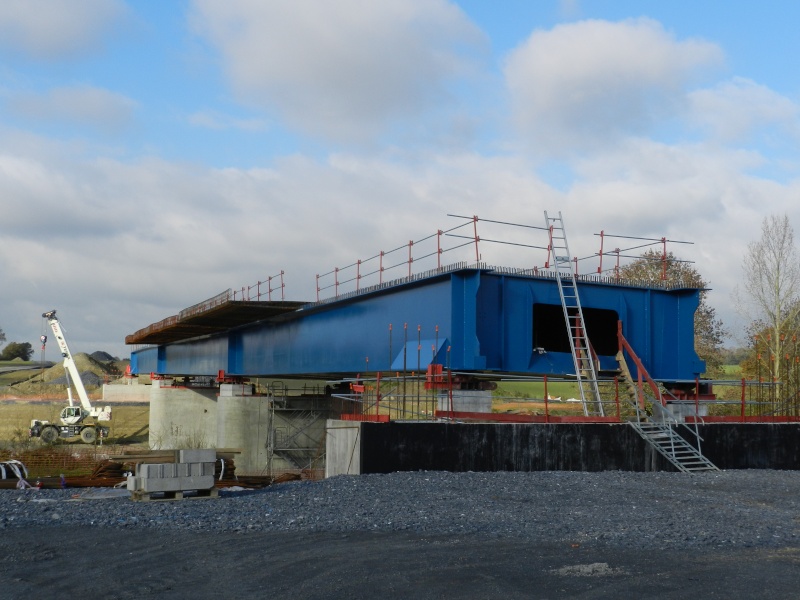

Ailleurs le viaduc qui va passer près de chez nous. Lui il a déjà été lancé!
Petits viaducs de la LGV en Mayenne Vauvar18
Il repose sur les patins orange qui sont les guides coulissants


Petits viaducs de la LGV en Mayenne Vauvar19

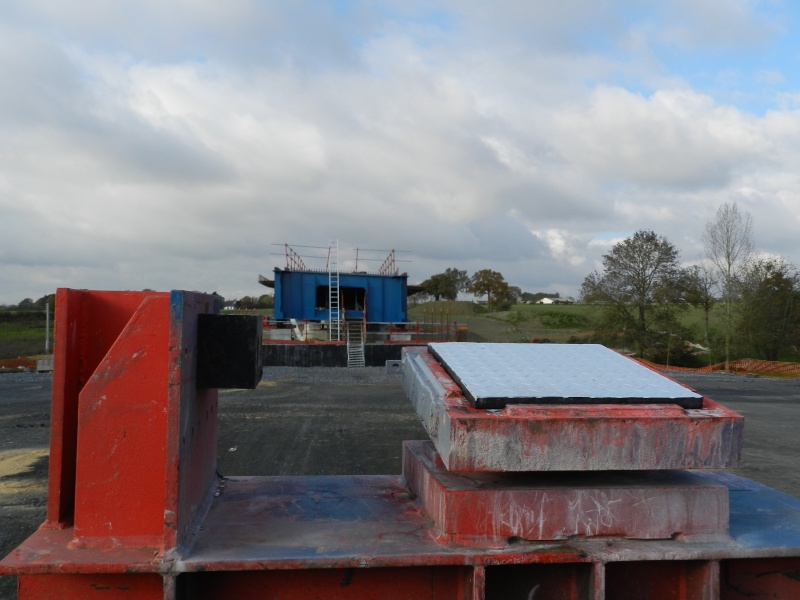

Voici un des patins sur lequel il reposait quand il a été lancé.

Petits viaducs de la LGV en Mayenne Vauvar20
C'est le téflon qui a permis à ce monstre de coulisser sur le patin tout en étant guidé sur le côté.

Un treuil a été enterré derrière le viaduc et sur le devant du viaduc une poulie a été fixée sur la 1ère pile pour renvoyer le câble vers l'arrière du viaduc. Le viaduc sera ainsi tiré par l'arrière tout en restant du même côté de la rivière.

Petits viaducs de la LGV en Mayenne Vauvar21

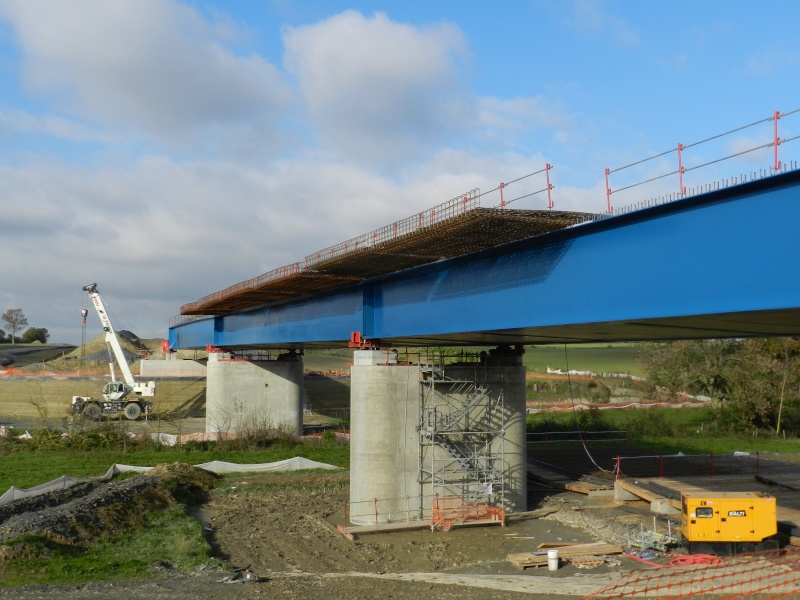

Le viaduc doit maintenant être rempli dedans et dessus

Petits viaducs de la LGV en Mayenne Vauvar22
Dedans on met un plancher. des plaques de béton grillagées qu'on monte avec la grue et qu'on arrime à l'intérieur. Puis on coule encore du béton pour noyer l'arrimage. Et ce nouveau plancher sert à supporter le coffrage du tablier.


Petits viaducs de la LGV en Mayenne Vauvar23
Dessus on fabrique un immense tablier en liant des ferrailles avec la bonne forme construite en bois au pied du pont

Il faudra faire un coffrage afin de pouvoir couler le tablier...


Dernière édition par Ulysse92 le Lun 6 Oct 2014 - 17:25, édité 2 fois
Ulysse92
Ulysse92
Admin

Messages : 3067
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Petits viaducs de la LGV en Mayenne Empty On coule le tablier

Message  Ulysse92 le Lun 10 Fév 2014 - 17:11

25 janvier 2014

Petits viaducs de la LGV en Mayenne Vauvar67

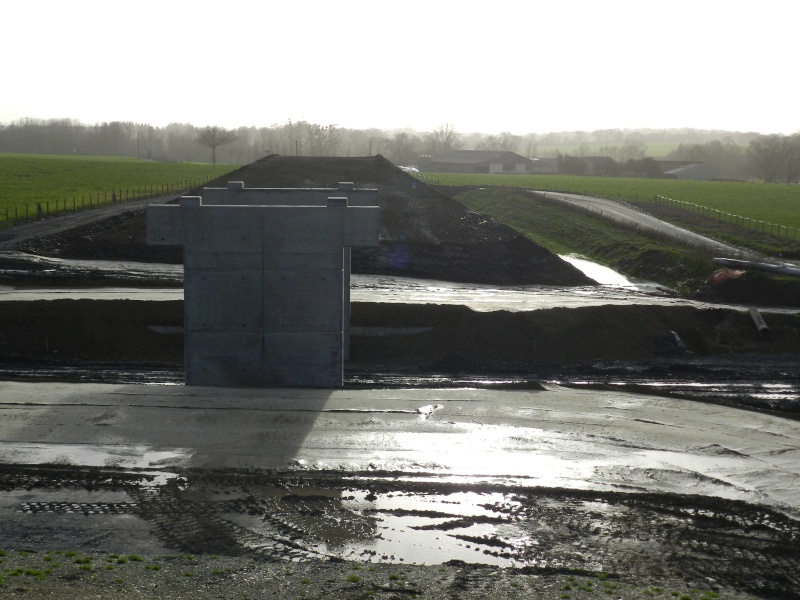

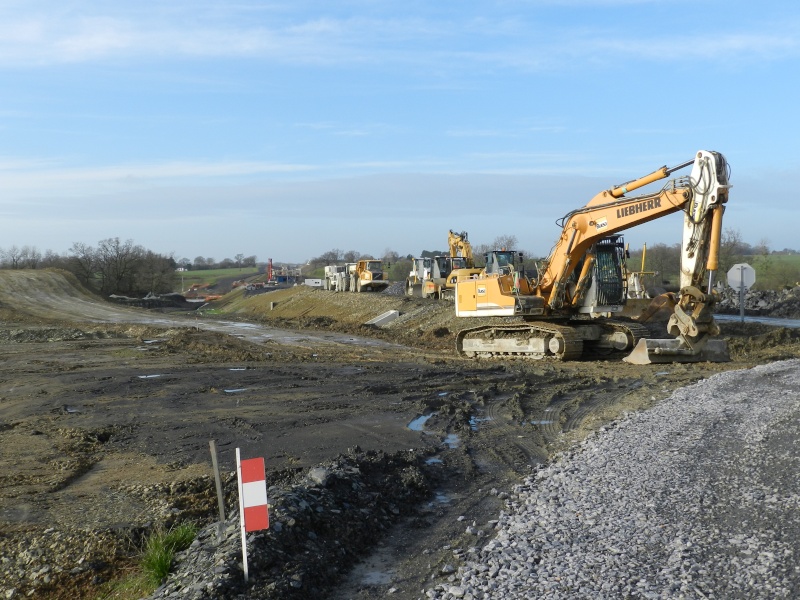

en montant sur les rampes du pont qui passera au dessus de la ligne on a une belle vue sur le chantier
Petits viaducs de la LGV en Mayenne Vauvar68

Petits viaducs de la LGV en Mayenne Vauvar69

Petits viaducs de la LGV en Mayenne Vauvar70
Sur le côté un énorme tas de terre mis de côté pour rajouter plus tard au bout du viaduc afin de rattraper la hauteur manquante qui a servi à construire le viaduc...

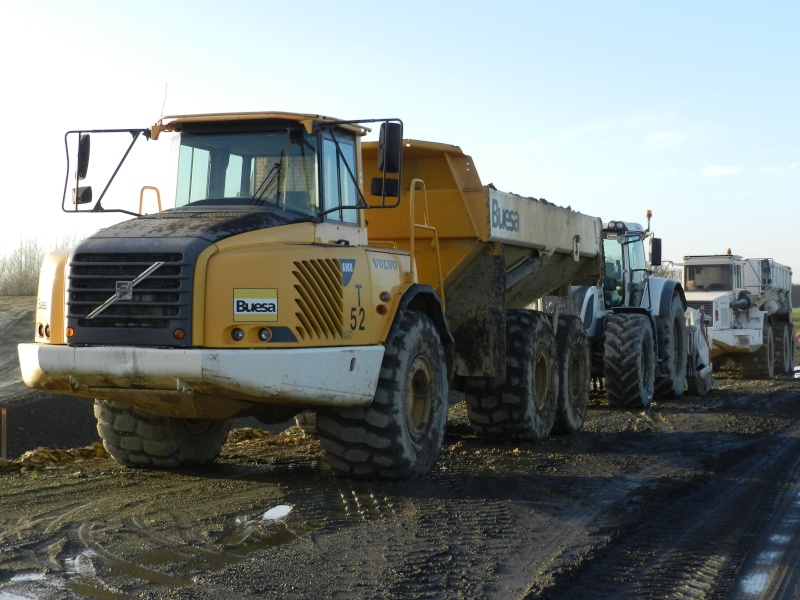

Petits viaducs de la LGV en Mayenne Vauvar71

Petits viaducs de la LGV en Mayenne Vauvar72

Petits viaducs de la LGV en Mayenne Vauvar73
Le chantier est bien boueux

Petits viaducs de la LGV en Mayenne Vauvar87
Voici la fameuse machine qui a commencé à couler le tablier (26 janvier 2014)
Petits viaducs de la LGV en Mayenne Vauvar66

Petits viaducs de la LGV en Mayenne Vauvar74

En dessous du pont la rivière a débordé créant de magnifiques paysages...
Petits viaducs de la LGV en Mayenne Vauvar75

Petits viaducs de la LGV en Mayenne Vauvar76

Petits viaducs de la LGV en Mayenne Vauvar77

Petits viaducs de la LGV en Mayenne Vauvar78

Petits viaducs de la LGV en Mayenne Vauvar79

La nature a l'air d'avoir été emballée par Cristo  Cool
Petits viaducs de la LGV en Mayenne Vauvar80

Petits viaducs de la LGV en Mayenne Vauvar81

Et puis il y a plein de motifs d'art abstrait sur le sol. Il suffit de savoir regarder et choisir...
Petits viaducs de la LGV en Mayenne Vauvar82

Petits viaducs de la LGV en Mayenne Vauvar83

Petits viaducs de la LGV en Mayenne Vauvar84


Petits viaducs de la LGV en Mayenne Vauvar86
Voilà les coupables  Smile  Smile  Smile
Petits viaducs de la LGV en Mayenne Vauvar85


Dernière édition par Ulysse92 le Lun 6 Oct 2014 - 17:26, édité 4 fois
Ulysse92
Ulysse92
Admin

Messages : 3067
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Petits viaducs de la LGV en Mayenne Empty On pose les murs anti-bruits

Message  Ulysse92 le Mar 1 Avr 2014 - 17:16

28 mars 2014

Il y a eu récemment un repas Eiffage sur le viaduc!

Petits viaducs de la LGV en Mayenne Vauva112
mais la pente n'a pas encore été comblée et il y a une rampe raide pour monter sur le viaduc...

Petits viaducs de la LGV en Mayenne Vauva111
d'où l'on voit le pont pour desservir la ferme en bonne voie d'achèvement

Sur le viaduc on coule encore les supports de caténères
Petits viaducs de la LGV en Mayenne Vauva115

Petits viaducs de la LGV en Mayenne Vauva116

et on pose l'écran anti-bruit
Petits viaducs de la LGV en Mayenne Vauva117

Petits viaducs de la LGV en Mayenne Vauva118
avec des nacelles permettant de travailler de l'extérieur

Petits viaducs de la LGV en Mayenne Vauva119
ce viaduc est en pente car le TGV sera en virage...

En dessous du viaduc la nature a un petit côté "Piano et Rogers" (Beaubourg)
Petits viaducs de la LGV en Mayenne Vauva120

Petits viaducs de la LGV en Mayenne Vauva121

Ou bien emballée par Christo
Petits viaducs de la LGV en Mayenne Vauva122

Petits viaducs de la LGV en Mayenne Vauva123

il faut repartir
Petits viaducs de la LGV en Mayenne Vauva124

Petits viaducs de la LGV en Mayenne Vauva113
en s'approchant on voit les nombreux escaliers pour les monteurs

Petits viaducs de la LGV en Mayenne Vauva114
et les rampes pour les machines


Dernière édition par Ulysse92 le Lun 6 Oct 2014 - 17:29, édité 3 fois
Ulysse92
Ulysse92
Admin

Messages : 3067
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Petits viaducs de la LGV en Mayenne Empty 20 avril études géologiques

Message  Ulysse92 le Mar 27 Mai 2014 - 14:13

Le 20 avril 2014 nous retournons sur le site

Petits viaducs de la LGV en Mayenne Vauvar10

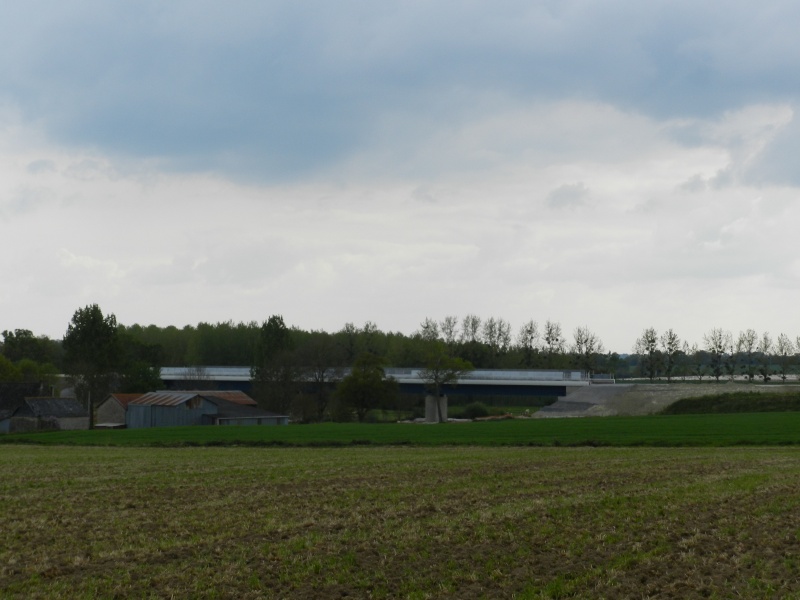

le viaduc est à niveau des deux côtés

Petits viaducs de la LGV en Mayenne Vauvar11

Petits viaducs de la LGV en Mayenne Vauvar12

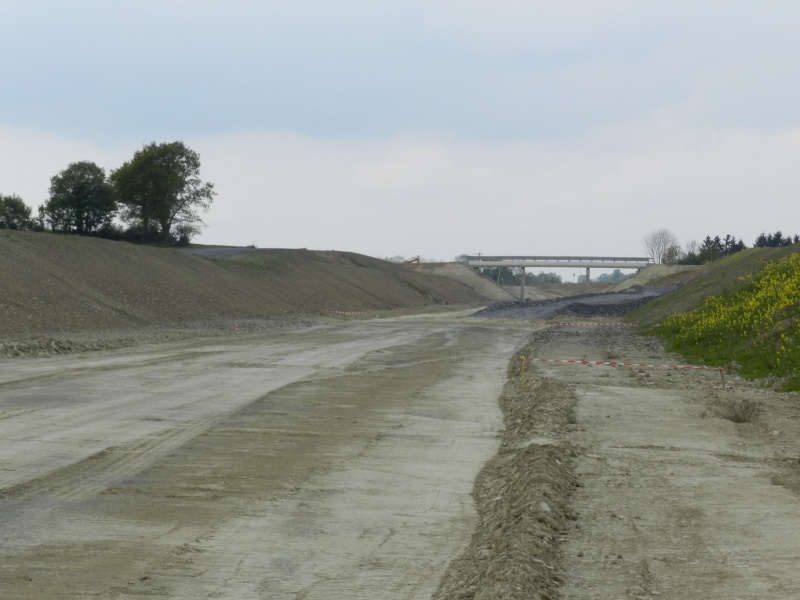

Le viaduc terminé intéressons-nous à la voie...
Petits viaducs de la LGV en Mayenne Vauvar13

Bizarrement à certains endroits ils ont creusé le talus et amené de la pierre d'ailleurs :
Petits viaducs de la LGV en Mayenne Vauvar14

C'est parque qu'il y a de grosses poches d'argelette qui est du schiste argileux feuilleté (historiquement cette partie de la région est constitué de sédiments d'origine volcanique apportés par les fleuves dans une mer, comme dans un grand delta. Ces couches ont été ensuite métamorphisées en argile, en schiste, quelquefois en ardoise. Mais dans la région on appelle "argelette" le schiste argileux feuilleté peu solide. Certaines couches sont très solides, d'autres se réduisent en poudre plus ou moins facilement. Par endroit il y a de l'argile sèche pure blanche ou teintée de rouge .

Ces poches risquent au contact de l'eau de pluie de fluer et de glisser sur la voie. Eiffage a donc fait creuser en arrière des gradins successifs d'un mètre de haut puis ils combleront avec la pierre apportée.

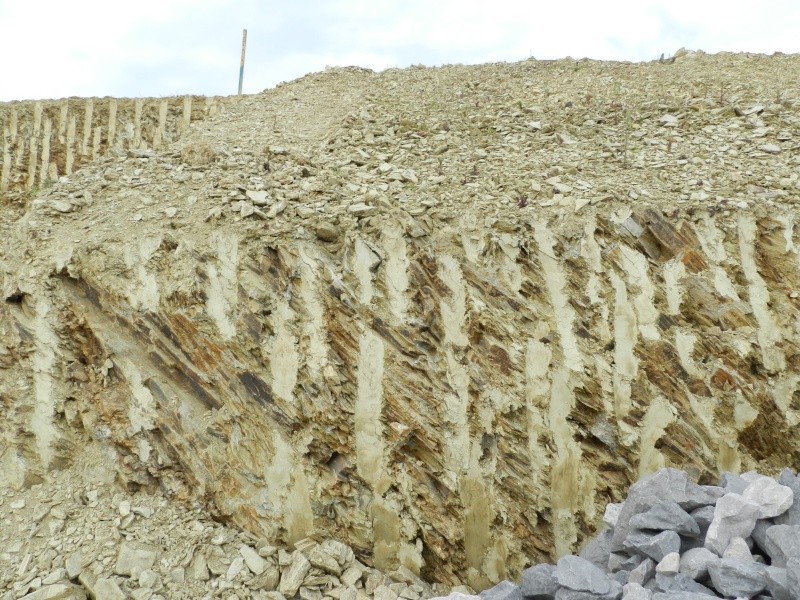

L'argelette est très friable et les dents de la pelle laissent des traces blanches verticales en la réduisant en poudre, vaguement argileuse.

Petits viaducs de la LGV en Mayenne Vauvar15


Petits viaducs de la LGV en Mayenne Vauvar16
Elle a l'air solide mais....

Petits viaducs de la LGV en Mayenne Vauvar17
ici une faille s'est remplie d'argile

mais quand on voit les dents de la pelle qui transforment tout en poudre :
Petits viaducs de la LGV en Mayenne Vauvar18

Petits viaducs de la LGV en Mayenne Vauvar19

Petits viaducs de la LGV en Mayenne Vauvar20

Ces pierres ne sont pas très solides (surtout avec la force d'une pelle hydraulique) mais elles sont souvent très belles et j'en ai collecté un certain nombre dans mon sac à dos. Elles venaient juste d'être brisées, les couleurs sont très vives, les dessins parfois étonnants.

Voici une photo d'un tas de grosses pierres aux tranches intéressantes :
Petits viaducs de la LGV en Mayenne Vauvar21

En bas des talus la poudre d'argelette emmenée par les pluies forme des sols pittoresques :
Petits viaducs de la LGV en Mayenne Vauvar22

Petits viaducs de la LGV en Mayenne Vauvar23


Dernière édition par Ulysse92 le Lun 6 Oct 2014 - 17:30, édité 3 fois
Ulysse92
Ulysse92
Admin

Messages : 3067
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Petits viaducs de la LGV en Mayenne Empty vu de chez nous

Message  Ulysse92 le Mar 27 Mai 2014 - 14:44

27 avril 2014

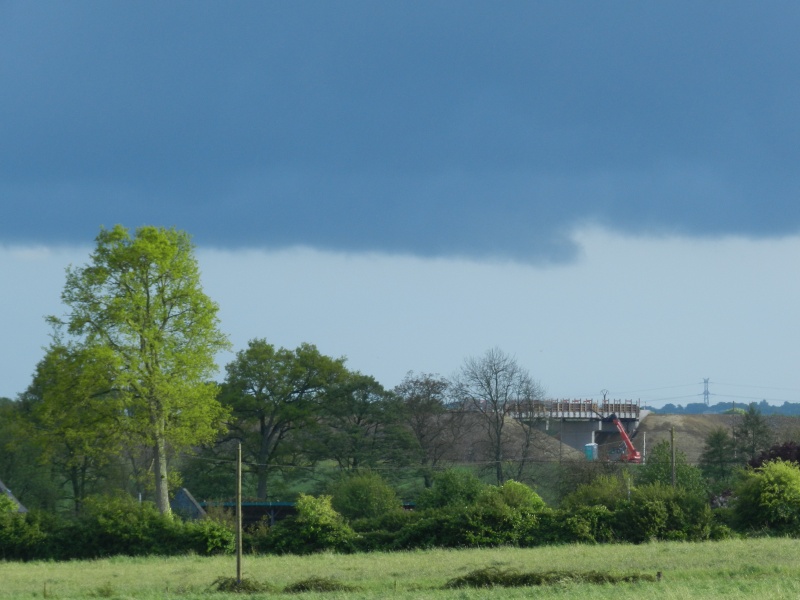

Quant au pont qui enjambe la voie ferrée on le voit bien de chez nous avec le téléobjectif
Petits viaducs de la LGV en Mayenne Vauvar24
on le verra moins quand les arbres auront des feuilles

En dézoomant on revient chez nous :
Petits viaducs de la LGV en Mayenne Vauvar25
et on regrette que sur cette zone entre le viaduc et le petit pont  il n'y ait pas de mur anti-bruit.

Petits viaducs de la LGV en Mayenne Vauvar26
et on devine le viaduc (du moins son mur anti-bruit) au bout de cette route en cul-de-sac.

 Like a Star @ heaven Like a Star @ heaven Like a Star @ heaven


Petits viaducs de la LGV en Mayenne Vauvar27
à propos d'argelette elle affleure chez nous, jamais à moins de 10 cm sous la terre arable dans les prés ou les champs. Ici elle était sous un hangar démonté depuis. On pouvait sans crainte poser dessus les bottes de foin ou de paille.

Par contre à côté l'argelette éclatée à découvert et bien gorgée d'eau se transforme en boue malléable quand un lourd camion vient livrer de la terre pour couvrir cette zone déserte. Ensuite ces lames verticales de boue séchée sont indestructibles ; elles font chuter ou gênent le passage de la brouette quand on veut aller débroussailler les ronces le long du fossé.
Petits viaducs de la LGV en Mayenne Vauvar28


Dernière édition par Ulysse92 le Lun 6 Oct 2014 - 11:11, édité 1 fois
Ulysse92
Ulysse92
Admin

Messages : 3067
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Petits viaducs de la LGV en Mayenne Empty Re: Petits viaducs de la LGV en Mayenne

Message  Ulysse92 le Mer 17 Sep 2014 - 17:23

Ulysse92
Ulysse92
Admin

Messages : 3067
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Petits viaducs de la LGV en Mayenne Empty couverture de la future voie

Message  Ulysse92 le Lun 6 Oct 2014 - 11:34

6 octobre 2014 la voie est recouverte comme pour une autoroute, le dimanche des vélos y circulent et certains motards font des pointes de vitesse à 200km/h

Petits viaducs de la LGV en Mayenne Vauvy123

Petits viaducs de la LGV en Mayenne Vauvy124

Petits viaducs de la LGV en Mayenne Vauvy125
le photographe photographié

Petits viaducs de la LGV en Mayenne Vauvy126

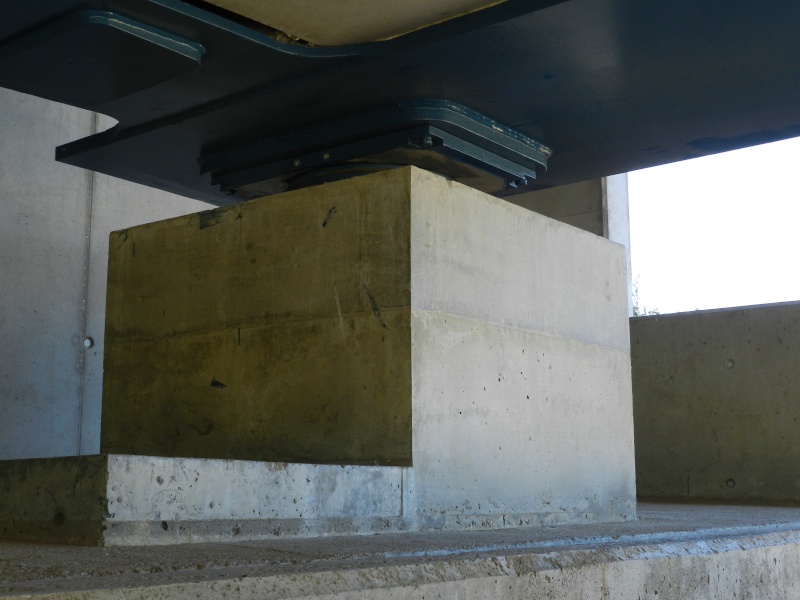

le viaduc penche car il est inscrit dans une courbe

Petits viaducs de la LGV en Mayenne Vauvy127

Petits viaducs de la LGV en Mayenne Vauvy128

Petits viaducs de la LGV en Mayenne Vauvy129

Petits viaducs de la LGV en Mayenne Vauvy130

Petits viaducs de la LGV en Mayenne Vauvy131
la rivière ne passe qu'entre le talus et la première pile, les autres piles sont au-dessus d'une zone inondable. Il faut prévoir la crue centennale...

Et maintenant intéressons nous au petit pont pour desservir une maison et deux fermes
Petits viaducs de la LGV en Mayenne Vauvy132

Petits viaducs de la LGV en Mayenne Vauvy133

Petits viaducs de la LGV en Mayenne Vauvy134

Petits viaducs de la LGV en Mayenne Vauvy135

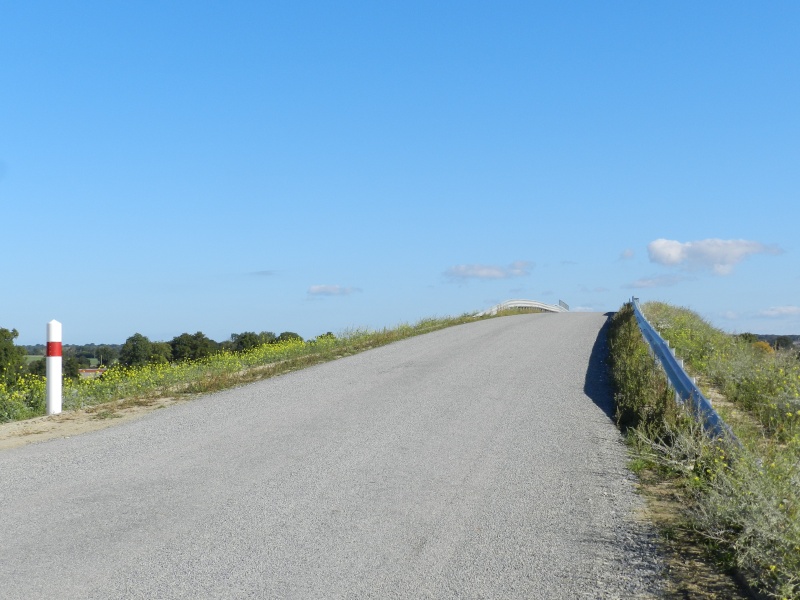

Et on va monter dessus :
Petits viaducs de la LGV en Mayenne Vauvy136

Petits viaducs de la LGV en Mayenne Vauvy137
Pourquoi cette piste qui traverse la voie?
Peut-être une mini-gare est en préparation pour que je puisse descendre du TGV à proximité de chez moi  Very Happy  Very Happy  Very Happy

Petits viaducs de la LGV en Mayenne Vauvy140
En tout cas les animaux seront canalisés par le grillage vers le tunnel sous la voie
Et l'eau prend un autre tunnel pour traverser la voie et aller dans la piscine décantoir de l'autre côté

Petits viaducs de la LGV en Mayenne Vauvy141


Et si on se retourne de l'autre côté on voit :
Petits viaducs de la LGV en Mayenne Vauvy138

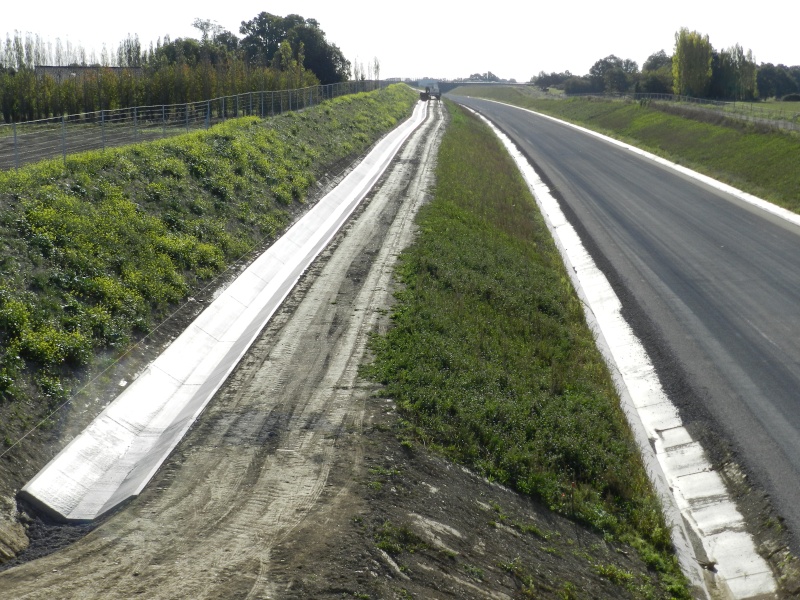

une machine qui coule en continu un caniveau en béton, guidée par un fil

Petits viaducs de la LGV en Mayenne Vauvy139

Petits viaducs de la LGV en Mayenne Vauvy142

Petits viaducs de la LGV en Mayenne Vauvy143
un oiseau s'est posé sur le pont, ce qui a attiré mon regard vers Nessie...

Petits viaducs de la LGV en Mayenne Vauvy144
le monstre du Loch Ness, qui est venu passer quelques jours en Mayenne en chambre d'hôtes!...

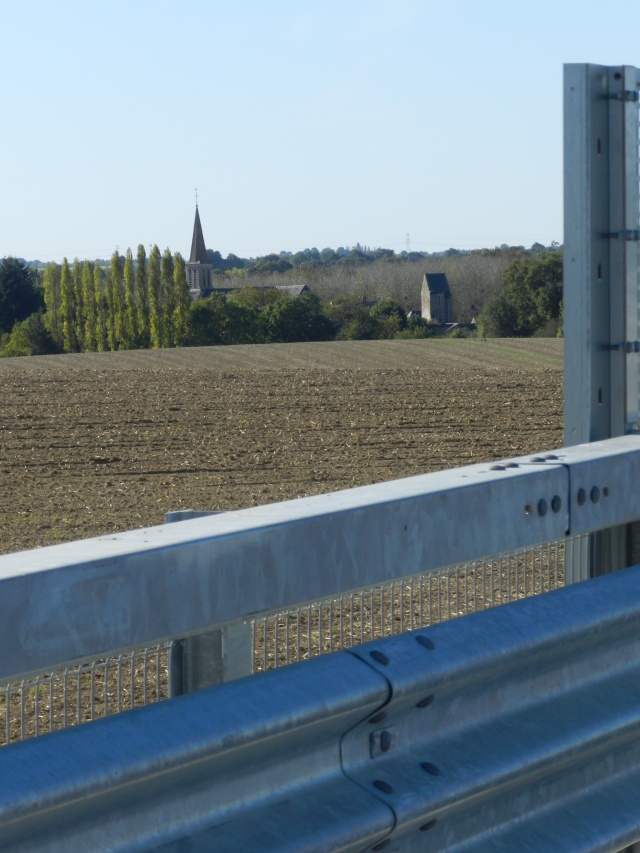

Et si on jouait avec les rambardes du pont
Petits viaducs de la LGV en Mayenne Vauvy145

Petits viaducs de la LGV en Mayenne Vauvy146

Petits viaducs de la LGV en Mayenne Vauvy147
De ce pont on voit le clocher de l'église de La Cropte et surtout l'ancien clocher du XIème siècle avec son toit en bâtière

Petits viaducs de la LGV en Mayenne Vauvy148

Petits viaducs de la LGV en Mayenne Vauvy149

Petits viaducs de la LGV en Mayenne Vauvy150

Petits viaducs de la LGV en Mayenne Vauvy151
Ulysse92
Ulysse92
Admin

Messages : 3067
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Petits viaducs de la LGV en Mayenne Empty Re: Petits viaducs de la LGV en Mayenne

Message  Ulysse92 le Mar 7 Nov 2017 - 16:53

Depuis juin 2017 les essais se sont terminés et la ligne a été mise en service.
Certains jours le vent porte le son très loin. D'abord cela gronde quand le TGV est caché et puis cela siffle un peu quand on le voit mais c'est très rapide et puis le grondement sourd reprend... Quelques minutes après un autre TGV passe dans l'autre sens. De temps en temps un TER passe à vitesse modérée en silence.
ce matin l'air froid portait loin et au cours de ma promenade je l'entendais passer depuis loin.
D'autres jours ce n'est pas bien gênant.

Petits viaducs de la LGV en Mayenne Vauvyr20
Voilà ce qu'on voit de la maison : le TGV passe à 1km

Petits viaducs de la LGV en Mayenne Vauvyr21
l'affiche de la force tranquille sera perturbée
Petits viaducs de la LGV en Mayenne Vauvyr23

Petits viaducs de la LGV en Mayenne Vauvyr22
depuis la route on le voit mieux, juste quand il sort du viaduc
Ulysse92
Ulysse92
Admin

Messages : 3067
Date d'inscription : 30/12/2010
Localisation : Dans les étoiles

https://jardindesprit.forumgratuit.org

Revenir en haut Aller en bas

Petits viaducs de la LGV en Mayenne Empty Re: Petits viaducs de la LGV en Mayenne

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
